TOPOLOGÍA ESTRELLA

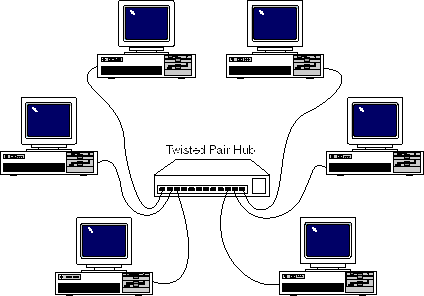

Éste tipo de Topología tiene como caracteristica primordial contar con una unidad central llamada "hub" o concentrador, trabaja como punto de conexion para enlazar cada nodo de la red.

En términos técnicos, el concentrador se le conoce como MAU (Unidad de Acceso Multiestación), pero esa terminología en particular tiende a utilizarse sólo en las redes Token Ring, las cuales usan una topología lógica en anillo.

CARACTERÍSTICAS GENERALES:

Por lo general cada concentrador puede conectar aproximadamente 24 nodos.
Aunque existen concentradores que varían desde 2 hasta 96 nodos.

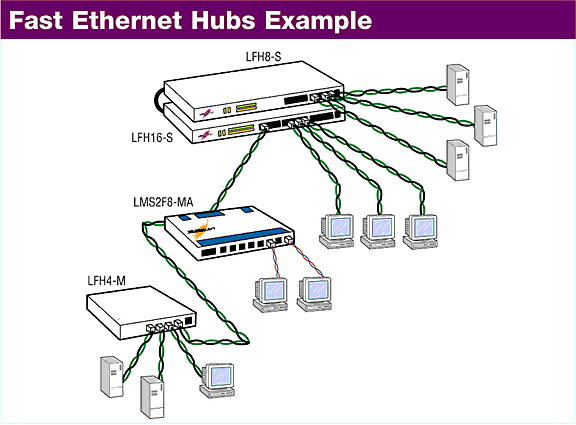

se pueden conectar múltiples concentradores para aumentar una red.
Todo el tráfico que viaja de cualqueir conexión de la red al concentrador se difunde a todos los demás nodos conectados a ese concentrador.
Utilizan una o varias formas de Ethernet, la más común es la 100Base-T, 100 Mbps de ancho de banda.
En redes antiguas utilizan 10Base-T Ethernet, ofreciendo 10Mbps.
Existen estándares mas novedoso llamadas:

Gigabit Ethernet (1000 Base T) 1 Gbps de ancho de banda.
10 Gigabit Ethernet operando a 10 Gbps a través de fibra óptica

CARACTERISTICAS DE CABLEADO 10Base-T.

Requiere 4 alambres (2 pares trenzados en un sólo forro), puede ser sin protección (UTP) o con protección (STP)
Se puede instalar con cable Cat-3 o Cat-5.
Limitada a una longitud de 100 mts.
No limitada en número de nodos en un solo segmento lógico.

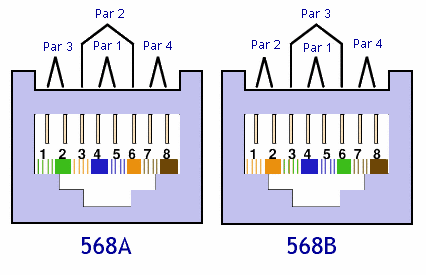

Utiliza conectores RJ 45 en todas las concexiones.

CARACTERISTICAS DE CABLEADO 100Base-T

Requieren 4 alambres (2 pares trenzados en un mismo forro)
Deben utilizar cable Cat-5 o mejor.
Limitadas a una longitud de 100 mts. en cada conexion de nodo.
Sin límite en conexión de nodos en 1 segemnto.
Utilizan conectores RJ-45 en todas las conexiones.

CARACTERISTICAS CABLEADO 1000Base-T

Velocidad 10 veces mayor que la de 100Base-T
requiere de 8 alambres (4
pares)
Utiliza cable Cat-5 o mejor.
Límitada a una longitud de 100 mts.
Utiliza conectores RJ-45
